意思伝達装置用スイッチ
「重度障害者用意思伝達装置」導入ガイドライン
Ａ．３ 重度障害者用意思伝達装置の購入基準・修理基準等 の
修理基準にあるスイッチ分類をもとに、2024年10月現在市販されている各種スイッチ（全53個）を紹介します。
（１） 接点式入力装置 10,600円(修理基準価格) 全35個
（２） 帯電式入力装置 42,700円 全7個
（３） 筋電式入力装置 85,400円 全2個
（４） 光電式入力装置 53,400円 全1個
（５） 呼気式（吸気式）入力装置 37,300円 全6個
（６） 圧電素子式入力装置 42,700円 全1個
（７） 空気圧式入力装置 42,700円 全2個
(2024年10月現在)
各スイッチの動作原理は
Ａ．３ 重度障害者用意思伝達装置の購入基準・修理基準等を参考にしてください。
操作部位は
頭部 ・・・・ 首が動き、頬や頭部でスイッチを押すことができる
腕 ・・・・ 肩が動き、腕や肘でスイッチを押すことができる。耐久性のあるスイッチを推奨します
手掌 ・・・・ 握りこむ動作でスイッチを押すことができる
指 ・・・・ 手首は動かないが、指でスイッチを押すことができる
足 ・・・・ ひざ、もしくは足首が動き、足や足首でスイッチを押すことができる
額、頬、顎 それぞれの部位を動かすことができる
唇、舌 ・・ それぞれの部位を動かすことができる
瞬き ・・・・ 意識的に目を閉じることができる
眼球 ・・・・ 目を動かすことができる
呼気 ・・・・ 息を吸う、吐くことで圧変化をおこすことができる
発声 ・・・・ 声を出すことができる
こととします。
Ｑスイッチの〇印は、Ｑスイッチの取り付けが可能なことを示します。
全てのスイッチの取り付けを確認していませんので、各自ご確認ください。
本研究は、厚生労働科学研究費障害者対策総合研究事業（身体・知的等障害分野）「音声言語機能変化を有する進行性難病等に対するコミュニケーション機器の支給体制の整備に関する研究」（H25－身体・知的－一般－004）の一部として実施しています。
（１）接点式入力装置
各スイッチの大きさ(幅W×奥行D×高さHmm、円形状のスイッチについては直径×高さH㎜)、価格は各社のホームページに記載してある値、価格（定価・税込）です。
大きさの記載のないスイッチは実測しています。
税抜きの記載しかないものは(税抜)として記載します。(2024年11月時点)
作動力は当研究所で計測した値を記載しています。
計測方法はこちらを参照してください。
作動力＊＊gといってもわかりにくいですが、既存のもので起動するために必要な力が知られているものが無いので、現状では指などの操作部位に硬貨や重りを乗せて動かすことをイメージしていただくしかありません。
新500円硬貨が7.1g、100円硬貨が4.8g、50円硬貨が4.0g、10円硬貨が4.5g、1円硬貨が1.0gと定められています。
これらの硬貨や重さの分かっているものを組み合わせて指などの操作部位に乗せて荷重として、各スイッチが起動するストローク以上に動かすことができればそのスイッチを操作することができます。
円形のスイッチについては、頂点部（中央）と４か所の端部を計測しています。
蝶番状のスイッチについては、可動部の先端（スイッチが一番入りやすい個所）を押して計測しています。
動作…スイッチを押す作動力…微弱(50g以下) |
|||||||
| 番号 | 名称 計測個所 |
概要(写真) W×D×H mm |
価格(円) |
作動力(g) mean±SD |
ｽﾄﾛｰｸ(mm) mean±SD |
操作部位 頭部、額(眉)、指 手掌、腕、足 Qｽｲｯﾁ |
取扱い |
|---|---|---|---|---|---|---|---|
| 1-1 | ﾏｲｸﾛﾗｲﾄ 先端部 |
 45×19×21 |
20,900 | 7.4±0.1 | 1.9±0.06 | 指 | ﾊﾟｼﾌｨｯｸｻﾌﾟﾗｲ
ﾃｸﾉﾂｰﾙ |
| 1-2 | ﾊｰﾌｽｲｯﾁ 先端部 |
 27×26×8 |
13,200 | 10.4±0.4 | 1.0±0.13 | 指 | ｱｸｾｽｴｰﾙ
ﾃｸﾉﾂｰﾙ |
| 1-3 | ｳﾙﾄﾗﾗｲﾄ 先端部 |
 46×16×10 |
6,930 | 16.8±0.6 | 1.2±0.05 | 指 | ﾃｸﾉﾂｰﾙ |
| 1-4 | ﾌﾟﾗｹｰｽｽｲｯﾁ FK016 先端部 |
 69×28×12 |
2,420 | 17.0±1.7 | 2.2±0.12 | 指、手掌、腕 | TY企画 |
| 1-5 | ｼﾞｪﾘｰﾋﾞｰﾝ 端部(中央) |
 65×28 |
11,660 | 26.3±2.4 (57.8±3.6) |
1.3±0.09 (0.7±0.10) |
頭部、指、手掌 腕、足 〇 |
ﾊﾟｼﾌｨｯｸｻﾌﾟﾗｲ
ﾀﾞﾌﾞﾙ技研 ﾃｸﾉﾂｰﾙ |

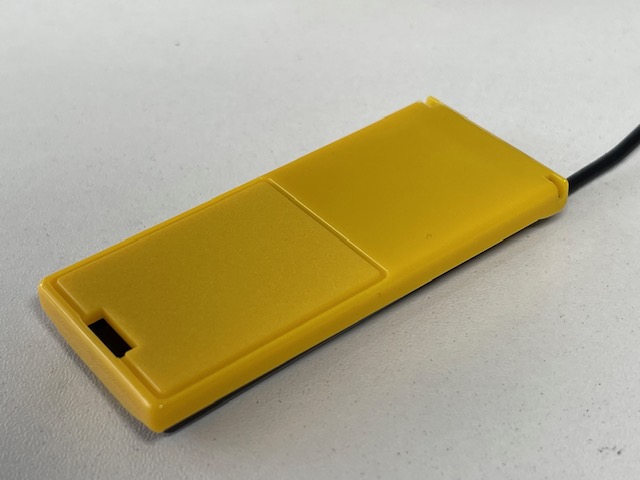

| 1-6 | ﾛﾝｸﾞｽｲｯﾁ 先端部 |
 60×26×8 |
13,200 | 28.0±1.5 | 0.6±0.02 | 手掌、指 | ｱｸｾｽｴｰﾙ
ﾃｸﾉﾂｰﾙ |
| 1-7 | ﾌﾟﾗｹｰｽｽｲｯﾁ FK015 先端部 |
 69×28×13 |
2,200 | 30.1±0.4 | 1.6±0.04 | 指、手掌 | TY企画 |
| 1-8 | ﾌﾟﾗｹｰｽｽｲｯﾁ FK014 先端部 |
 69×28×12 |
1,980～ 3,300 |
33.4±0.6 | 2.6±0.06 | 指、手掌 | TY企画 |
| 作動力…弱(50g～150g) |
|||||||
| 番号 | 名称 計測個所 |
概要(写真) W×D×H mm |
価格(円) |
作動力(g) mean±SD |
ｽﾄﾛｰｸ(mm) mean±SD |
操作部位 頭部、額(眉)、指 手掌、腕、足 Qｽｲｯﾁ |
取扱い |
| 1-11 | ﾊﾝﾄﾞｽｲｯﾁ 手押しｽｲｯﾁ 先端部 |
 65×65×14 |
5,500 | 53.9±1.3 | 1.5±0.04 | 指、手掌、腕、足 | ﾄｸｿｰ技研
ﾀﾞﾌﾞﾙ技研 |
| 1-12 | ｽﾑｰｼﾞｰ125 端部(中央) |
 125×26 |
6,930 | 56.0±1.9 (127.8±1.7) |
3.9±0.92 (1.7±0.02) |
指、手掌、腕、足 〇 |
ﾃｸﾉﾂｰﾙ |
| 1-13 | ｽﾑｰｼﾞｰ75 端部(中央) |
 75×24 |
6,930 | 62.8±7.1 (136.9±1.9) |
3.2±0.29 (1.4±0.03) |
指、手掌、腕、足 〇 |
ﾃｸﾉﾂｰﾙ |
| 1-14 | ﾋﾞｯｸﾞｽｲｯﾁ ﾂｲｽﾄ 端部(中央) |
 130×35 |
11,660 | 83.3±2.3 (154.5±0.6) |
2.3±0.09 (1.4±0.01) |
頭部、手掌、腕、足 〇 |
ﾊﾟｼﾌｨｯｸｻﾌﾟﾗｲ
ﾃｸﾉﾂｰﾙ |
| 1-15 | たっちﾋﾟｺSPS-1 端部(中央) |
 74.6×24 |
5,346 | 96.9±7.2 (172.6±5.7) |
1.6±0.21 (1.1±0.2) |
頭部、指、手掌 腕、足 〇 |
ｴｽｺｱｰﾙ
ﾃｸﾉﾂｰﾙ |

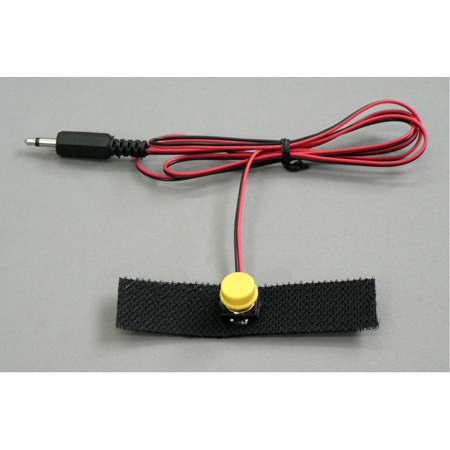

| 1-16 | ﾌｨﾝｶﾞｰｽｲｯﾁ 中央 |
 11×13 |
1,782 | 98.3±2.7 | 0.4±0.05 | 指 | ｴｽｺｱｰﾙ |

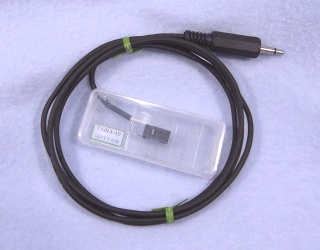

| 1-17 | ﾌﾟﾗｹｰｽｽｲｯﾁ FK014P 先端部 |
 69×28×12 |
2,200 | 99.1±0.9 | 2.9±0.08 | 指、手掌、腕 | TY企画 |
| 1-18 | ｽﾍﾟｯｸｽｲｯﾁ 端部(中央) |
 33×13 |
11,600 | 100.9±2.9 (172.4±2.4) |
1.7±0.06 (1.0±0.02) |
指、手掌、腕、足 | ﾊﾟｼﾌｨｯｸｻﾌﾟﾗｲ
ﾀﾞﾌﾞﾙ技研 ﾃｸﾉﾂｰﾙ |

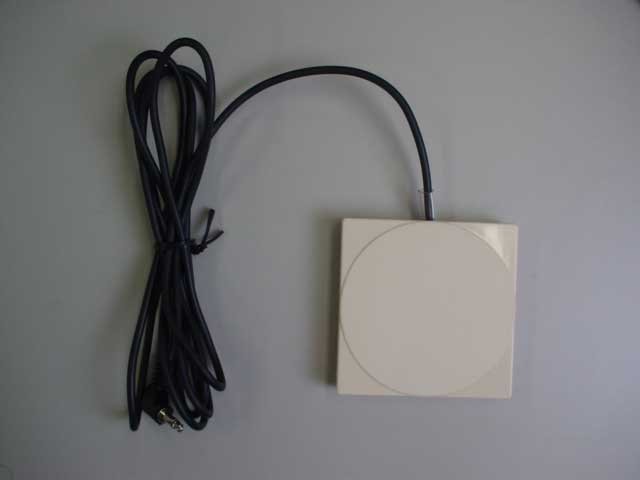

| 1-19 | ｼﾝﾌﾟﾙｽｲｯﾁ-W(弱) 先端部 |
 66×66×14 |
6,600 | 107.7±0.5 | 2.1±0.07 | 手掌、指 | ｱｸｾｽｴｰﾙ |

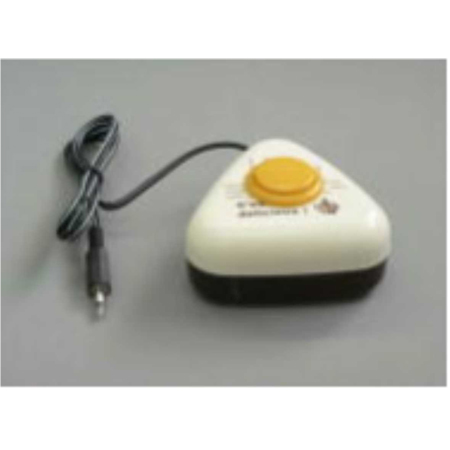

| 1-20 | おにぎりｹｰｽｽｲｯﾁ 中央 |
 80×85×40 |
1,980 | 111.0±0.5 | 1.4±0.44 | 指 | ｴｽｺｱｰﾙ |
| 作動力…(150g～) ※1-32と1-33は同じ名称ですが、別の入力スイッチです。 |
|||||||
| 番号 | 名称 計測個所 |
概要(写真) W×D×H mm |
価格(円) | 作動力(g) mean±SD |
ｽﾄﾛｰｸ(mm) mean±SD |
操作部位 頭部、額(眉)、指 手掌、腕、足 Qｽｲｯﾁ |
取扱い |
| 1-31 | ｽﾘｰｽﾌﾟﾘﾝｸﾞ弱 中央 |
 81×16 |
11,660 | 153.4±7.4 | 0.8±0.04 | 指、手掌、腕 | ﾀﾞﾌﾞﾙ技研 |

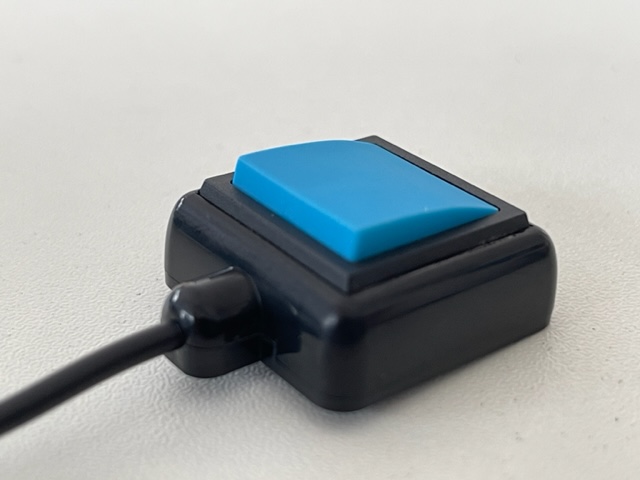

| 1-32 | ﾌｨﾝｶﾞｰｽｲｯﾁ 中央 |
 27×22×11 |
13,200 | 195.2±7.0 | 0.9±0.02 | 指 | ｱｸｾｽｴｰﾙ |

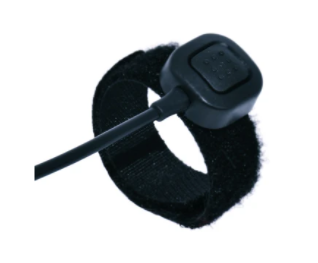

| 1-33 | ﾌｨﾝｶﾞｰｽｲｯﾁ 中央 |
 17×17×9 |
9,900 | 253.1±2.9 | 1.3±0.33 | 指 | ﾃｸﾉﾂｰﾙ |

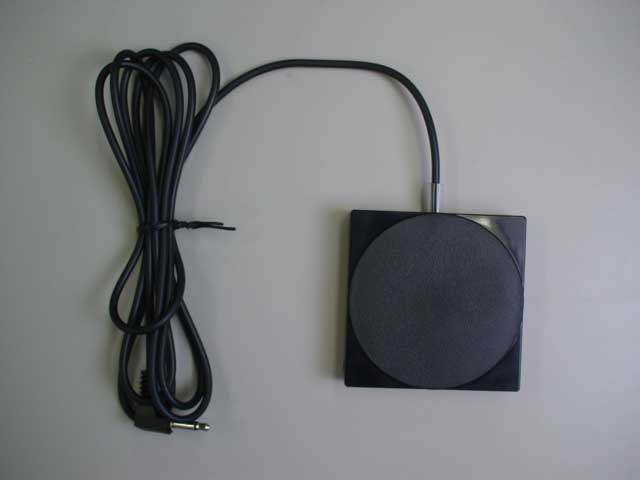

| 1-34 | ｼﾝﾌﾟﾙｽｲｯﾁ-N(並) 先端部 |
 66×66×14 |
6,600 | 383.1±1.2 | 2.3±0.04 | 手掌、指 | ｱｸｾｽｴｰﾙ |
| 1-35 | ｽﾘｰｽﾌﾟﾘﾝｸﾞ中 中央 |
 81×16 |
11,660 | 517.9±22.0 | 1.3±0.16 | 指、手掌、腕 | ﾀﾞﾌﾞﾙ技研 |
| 作動力 不明(計測不可なもの、またはカタログ値があるものはそれを記載) |
|||||||
| 番号 | 名称 計測個所 |
概要(写真) W×D×H mm |
価格(円) | 作動力(g) mean±SD |
ｽﾄﾛｰｸ(mm) mean±SD |
操作部位 頭部、額(眉)、指 手掌、腕、足 Qｽｲｯﾁ |
取扱い |
| 1-41 | ﾎｯﾍﾟﾀｯﾁｽｲｯﾁT ﾎｯﾍﾟﾀｯﾁｽｲｯﾁ |
 |
13,200 | 2.3±0.2 | 頬、指 | ﾄｸｿｰ技研
ｱｸｾｽｴｰﾙ ﾀﾞﾌﾞﾙ技研 |
|
| 1-42 | 棒ｽｲｯﾁOM |  |
5,610 | 腕、足 | ｴｽｺｱｰﾙ | ||

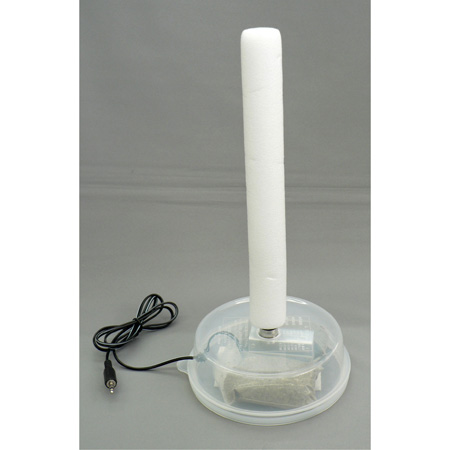

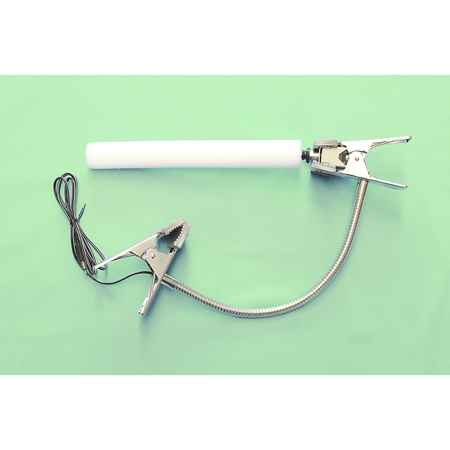

| 1-43 | ｸﾘｯﾌﾟｱｰﾑ棒ｽｲｯﾁ OM |
 |
6,050 | 26 (先端部) |
頭部、腕、足 | ｴｽｺｱｰﾙ | |
| 1-44 | ﾌｨﾙﾑｹｰｽｽｲｯﾁ |  30×50 |
2,057 | 指 | ｴｽｺｱｰﾙ | ||
| 1-45 | 棒ｽｲｯﾁ FK008A-15 |  100×30 |
2,640 | 指 | TY企画 | ||
| 1-46 | 棒ｽｲｯﾁ FK009A-15 |  70×38 |
2,640 | 指 | TY企画 | ||
| 1-47 | 簡易ｽｲｯﾁD |  50×25×50 |
1,980 | 指 | ｱｼｽﾃｯｸ・ｵﾝﾗｲﾝｼｮｯﾌﾟ | ||

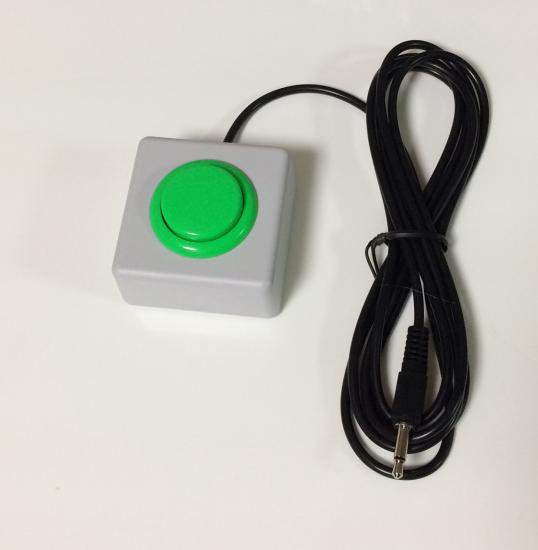

| 1-48 | ﾌｯﾄｽｲｯﾁ |  100×62×25 |
6,600 | 足 | ｱｸｾｽｴｰﾙ | ||

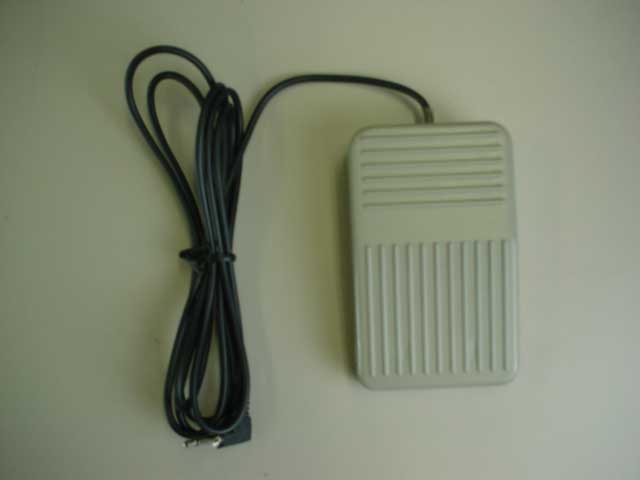

| 1-49 | ﾌｯﾄｽｲｯﾁ |  100×62×25 |
6,270 | 足 | ﾄｸｿｰ技研 | ||
動作…手で握る |
|||||||
| 番号 | 名称 計測個所 |
概要(写真) W×D×H mm |
価格(円) | 作動力(g) mean±SD |
ｽﾄﾛｰｸ(mm) mean±SD |
操作部位 頭部、額(眉)、指 手掌、腕、足 Qｽｲｯﾁ |
取扱い |

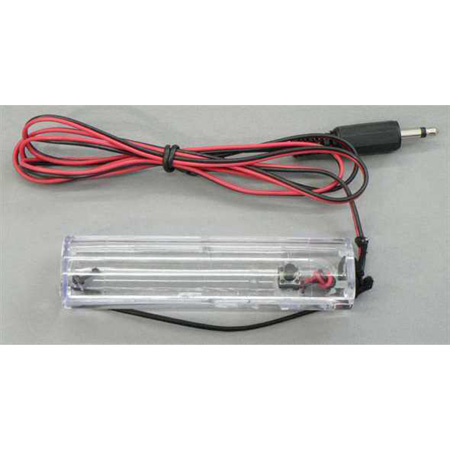

| 1-61 | にぎりｽｲｯﾁ |  85×29×19 |
3,718 | 手掌 | ｴｽｺｱｰﾙ | ||
動作…ひもを引く |
|||||||
| 番号 | 名称 計測個所 |
概要(写真) W×D×H mm |
価格(円) | 作動力(g) mean±SD |
ｽﾄﾛｰｸ(mm) mean±SD |
操作部位 頭部、額(眉)、指 手掌、腕、足 Qｽｲｯﾁ |
取扱い |

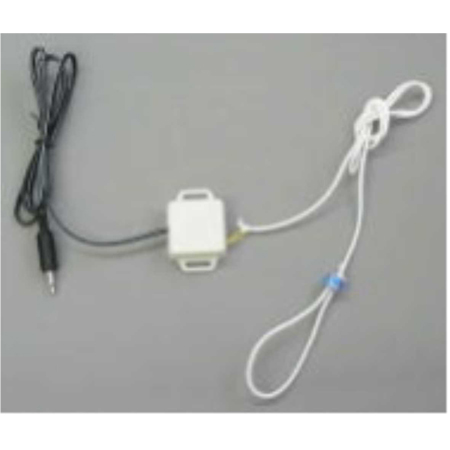

| 1-71 | ひもｽｲｯﾁ |  52×36×15 |
2,838 | 指、手掌、腕 | ｴｽｺｱｰﾙ | ||
ページの先頭へ戻る
（２）帯電式入力装置 動作…指や頬、顎などの可動部でセンサーに触れる
| 番号 | 名称 | 概要 (写真) |
価格(円) | 操作部位 頭部、額(眉)、指 手掌、腕、足 |
取扱い |
|---|---|---|---|---|---|

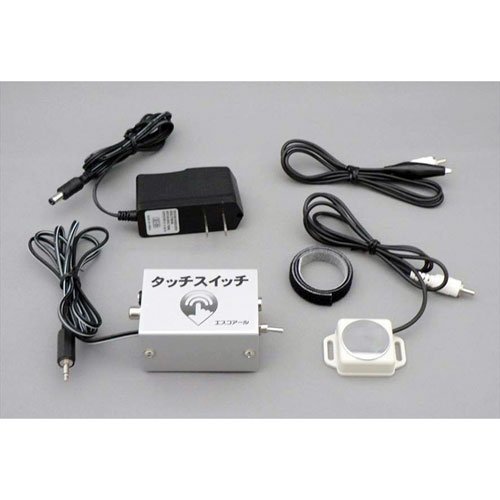

| 2-1 | ﾀｯﾁｽｲｯﾁ -ﾗｯﾁ機能付- |
 |
8,151 | 頬、指 | ｴｽｺｱｰﾙ |
| 2-2 | ﾋﾟﾝﾀｯﾁｽｲｯﾁｾｯﾄ |  |
56,650 | 頬、指 | ﾊﾟｼﾌｨｯｸｻﾌﾟﾗｲ
ﾀﾞﾌﾞﾙ技研 ﾃｸﾉﾂｰﾙ |
| 2-3 | ﾎﾟｲﾝﾄﾀｯﾁｽｲｯﾁ |  |
42,900 | 頬、指 | ﾊﾟｼﾌｨｯｸｻﾌﾟﾗｲ
ﾃｸﾉﾂｰﾙ |

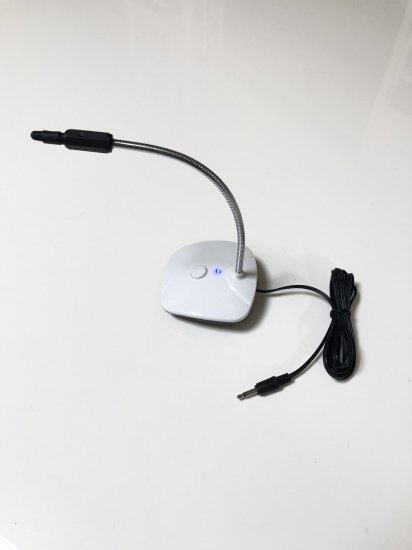

| 2-4 | ｼﾝﾌﾟﾙﾀｯﾁｽｲｯﾁ2 |  |
3,850 | 指 | ｱｼｽﾃｯｸ・ｵﾝﾗｲﾝｼｮｯﾌﾟ |

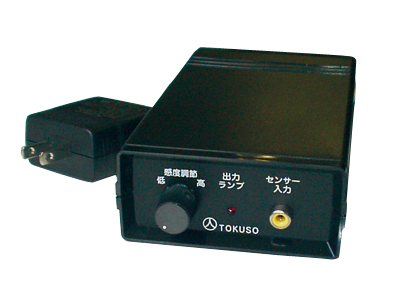

| 2-5 | ﾀｯﾁｾﾝｻｰS ｺﾝﾄﾛｰﾗ本体 |
 |
26,400 | 下記のﾀｯﾁ電極と 組み合わせて 使用してください |
ﾄｸｿｰ技研 |

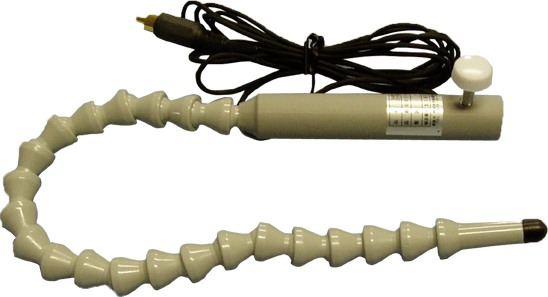

| 2-5-1 | ﾌﾚｷﾀｯﾁ電極 ｱｰﾑ固定用 |
 |
13,200 | 頬、指、唇、舌 | ﾄｸｿｰ技研 |
| 2-5-2 | ﾋﾟﾝﾀｯﾁ電極 |  |
7,700 | 額(眉) | ﾄｸｿｰ技研 |
ページの先頭へ戻る
（３）筋電式入力装置 動作…目や皮膚を動かす、額にしわを寄せる等、センサを張り付けた部位を動かす
| 番号 | 名称 | 概要 (写真) |
価格(円) | 操作部位 頭部、額(眉)、指 手掌、腕、足 |
取扱い |
|---|---|---|---|---|---|

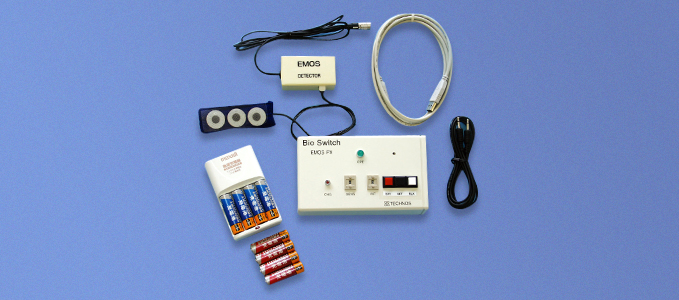

| 3-1 | EMOS CX |  |
88,000 | 額、頬、目、指 | ﾃｸﾉｽｼﾞｬﾊﾟﾝ |
| 3-2 | ﾃﾝﾌﾟﾗｰ 筋電ｽｲｯﾁ |
 |
38,500 | 額、他 | ｱｼｽﾃｯｸ・ ｵﾝﾗｲﾝｼｮｯﾌﾟ |
ページの先頭へ戻る
（４）光電式入力装置 動作…瞬きをする、指や顎などの可動部をセンサー面に近づける
| 番号 | 名称 | 概要 (写真) |
価格(円) | 操作部位 頭部、額(眉)、指 手掌、腕、足 |
取扱い |
|---|---|---|---|---|---|

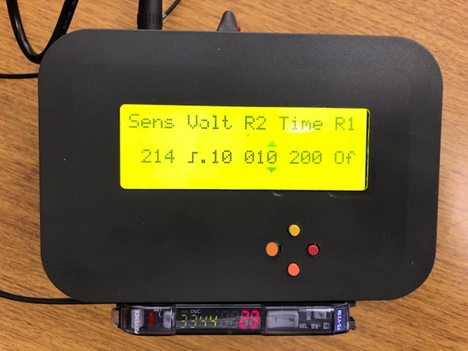

| 4-1 | ﾌｧｲﾊﾞｰﾘﾚｰ |  |
66,000 | 頬、顎、手指、足指 | 内山技術研究所 |
| ﾌｧｲﾊﾞｰｽｲｯﾁ |  |
販売終了 (ﾊﾟｼﾌｨｯｸｻﾌﾟﾗｲ) |
ページの先頭へ戻る
（５）呼気式（吸気式）入力装置 動作…息を吐く、吸う、声を出す
| 番号 | 名称 | 概要 (写真) |
価格(円) | 操作部位 頭部、額(眉)、指 手掌、腕、足 |
取扱い |
|---|---|---|---|---|---|

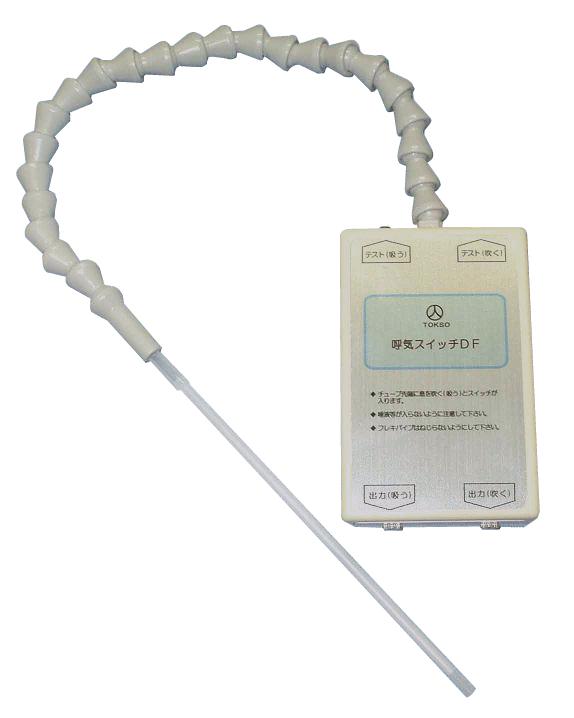

| 5-1 | 呼気ｽｲｯﾁDF(2S) |  |
41,800 | 呼気、吸気 | ﾄｸｿｰ技研 |

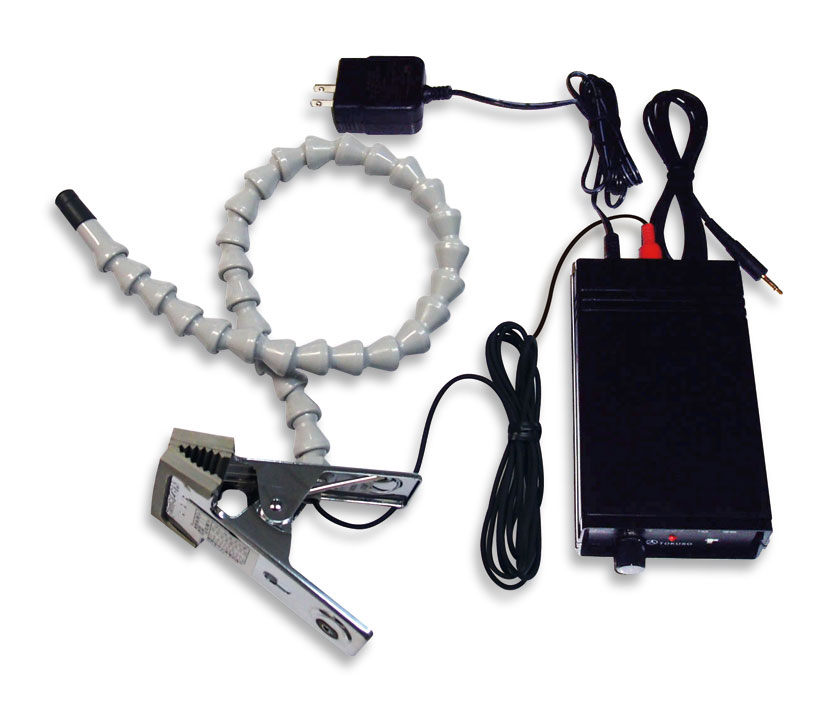

| 5-2 | ﾌﾞﾚｽｽｲｯﾁ |  |
30,800 | 呼気 | ﾄｸｿｰ技研 |
| 5-3 | ﾌﾞﾚｽﾏｲｸｽｲｯﾁ |  |
41,030 |
呼気 | ﾊﾟｼﾌｨｯｸｻﾌﾟﾗｲ
ﾃｸﾉﾂｰﾙ |
| 5-4 | 呼吸器ｽｲｯﾁ 1入力 2入力 2入力(ｺｰﾄﾞﾚｽ) |
 |
33,000 41,800 69,300 |
呼気、吸気 | ﾀﾞﾌﾞﾙ技研 |

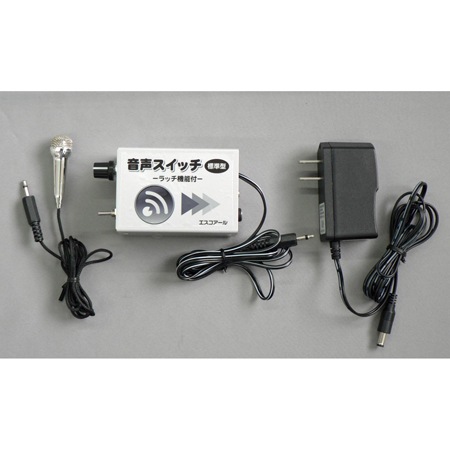

| 5-5 | 音声ｽｲｯﾁ標準型 ﾗｯﾁ機能なし |
 |
6,600 | 発声 | ｴｽｺｱｰﾙ |
ページの先頭へ戻る
（６）圧電素子式入力装置 動作…手、足、顔等、センサ（ピエゾ素子）を張り付けた部位を動かす
| 番号 | 名称 | 概要 (写真) |
価格(円) | 操作部位 頭部、額(眉)、指 手掌、腕、足 |
取扱い |
|---|---|---|---|---|---|
| 6-1 | ﾋﾟｴｿﾞﾆｭｰﾏﾃｨｯｸ ｾﾝｻｰｽｲｯﾁ PPSｽｲｯﾁ (7-1と同一製品) |
 |
44,000 | 額、頬、指 | ﾊﾟｼﾌｨｯｸｻﾌﾟﾗｲ
ﾀﾞﾌﾞﾙ技研 ﾃｸﾉﾂｰﾙ ﾄｸｿｰ技研 |
ページの先頭へ戻る
（７）空気圧式入力装置 動作…エアバッグを押す
| 番号 | 名称 | 概要 (写真) |
価格(円) | 操作部位 頭部、額(眉)、指 手掌、腕、足 |
取扱い |
|---|---|---|---|---|---|

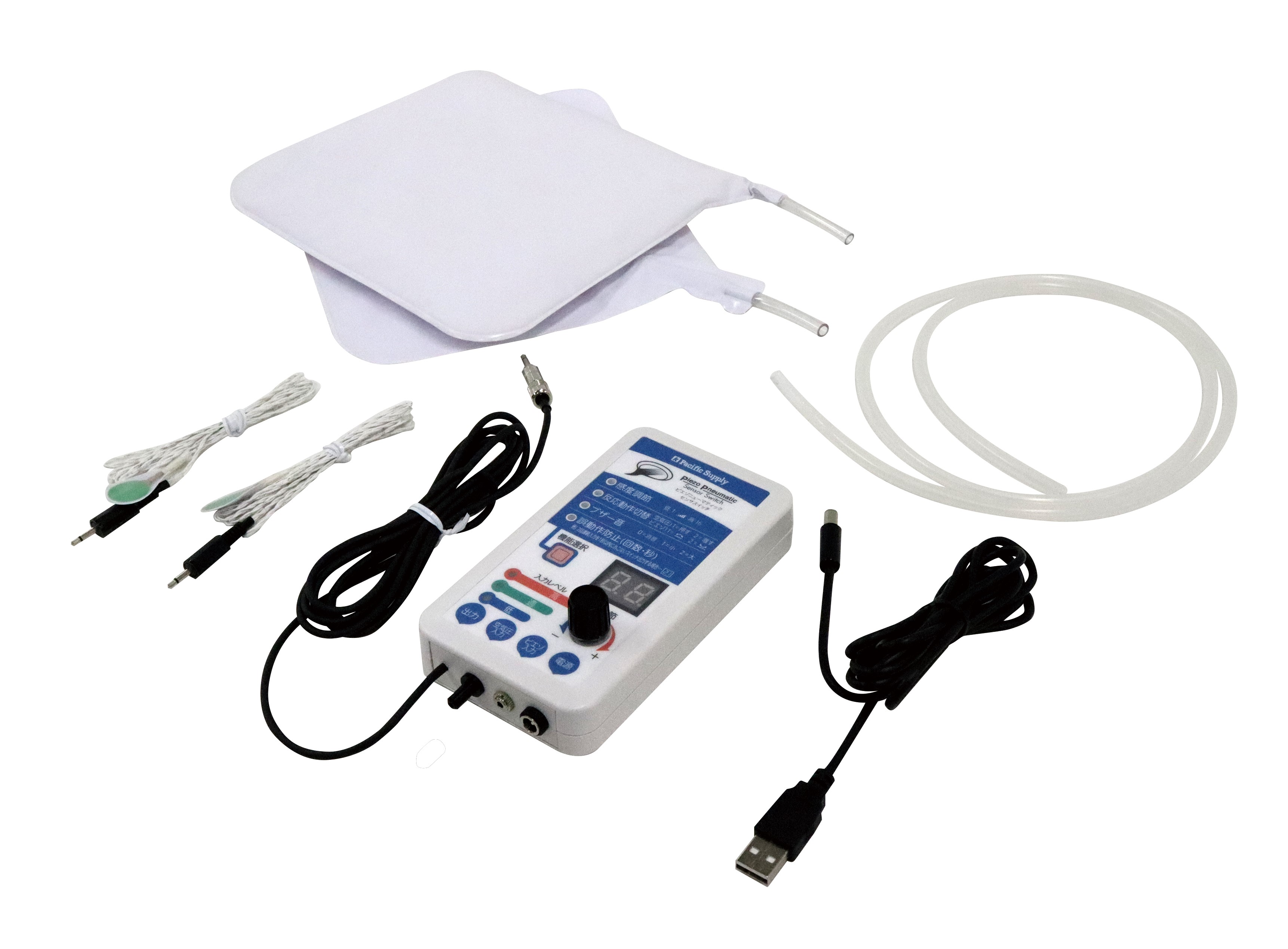

| 7-1 | ﾋﾟｴｿﾞﾆｭｰﾏﾃｨｯｸ ｾﾝｻｰｽｲｯﾁ PPSｽｲｯﾁ (6-1と同一製品) |
 |
40,000 | 指、足 | ﾊﾟｼﾌｨｯｸｻﾌﾟﾗｲ
ﾀﾞﾌﾞﾙ技研 ﾃｸﾉﾂｰﾙ ﾄｸｿｰ技研 |

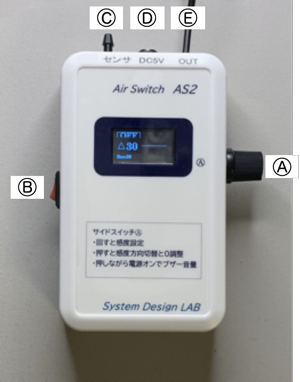

| 7-2 | ｴｱｰｽｲｯﾁ AS2 |  |
29,700 | 指 | ｵﾌｨｽ結ｱｼﾞｱ |
変更履歴
・2024年11月 修理基準価格を修正、各スイッチの価格を確認
・2023年 8月 作動力、ストロークを計測
・2023年 8月 製品の追加、製品の無いもの・リンクの無いものを削除
・2021年 1月 製品の追加、製品の無いもの・リンクの無いものを削除
・2019年 2月 リンク先の修正、リンクの無いものを削除
・2016年12月 リンク先の修正、リンクの無いものを削除
・2016年10月 製品の追加
